Proje inceleme
Montaja başlamadan önce elektrik devre şemaları, malzeme listeleri ve yerleşim planları ayrıntılı biçimde incelenir; pano mimarisi ve uygulama sırası netleştirilir.
Hemen AraPROJELENDİRME · İMALAT · DEVREYE ALMA
Pano elektro montaj
Elektrik enerjisinin güvenli ve verimli biçimde dağıtılması, kontrol edilmesi ve korunması için şalt malzemelerini, kabloları ve aksesuarları projeye ve ilgili standartlara uygun olarak pano içerisinde bir araya getiriyoruz.
Teklif ve bilgi alın →Mekanik hazırlık ve malzeme yerleşimi
- DIN rayı, kablo kanalı ve topraklama baralarının pano gövdesine sabitlenmesi
- Sigorta, kontaktör, röle, PLC modülü ve klemenslerin projeye uygun yerleşimi
- Güç elemanları için güvenli açıklıkların ve servis alanlarının korunması
- Pano içi hava dolaşımı ve bakım erişiminin planlanması
Kablolama ve etiketleme
Güç ve kumanda devrelerinin bağlantıları projeye göre tamamlanır. Her kablo ve ekipman, bakım ile arıza tespitini hızlandıracak biçimde açık ve kalıcı olarak etiketlenir.
Standartlara uygun renk kodlaması
Faz iletkenleri L1-L2-L3, nötr, koruma ve kumanda devrelerinde standartlara uygun kablo renkleri kullanılarak devrelerin güvenli ve kolay izlenebilir olması sağlanır.
Bağlantı güvenliği ve sıkılık kontrolü
Ark, ısınma ve yangın riskini azaltmak için bağlantı noktaları üretici tork değerlerine göre tork tornavidasıyla sıkılır ve devreye alma öncesinde kontrol edilir.
Yüksük, pabuç ve ısı yönetimi
- Çok telli kablo uçlarına kesite uygun yüksük veya pabuç uygulanması
- Sürücü ve güç kaynağı gibi ısı üreten ekipmanların çevresinde yeterli boşluk bırakılması
- İhtiyaca göre pano fanı, filtre ve havalandırma çözümü kullanılması
- Montaj sonrasında görsel, mekanik ve elektriksel kontrollerin tamamlanması

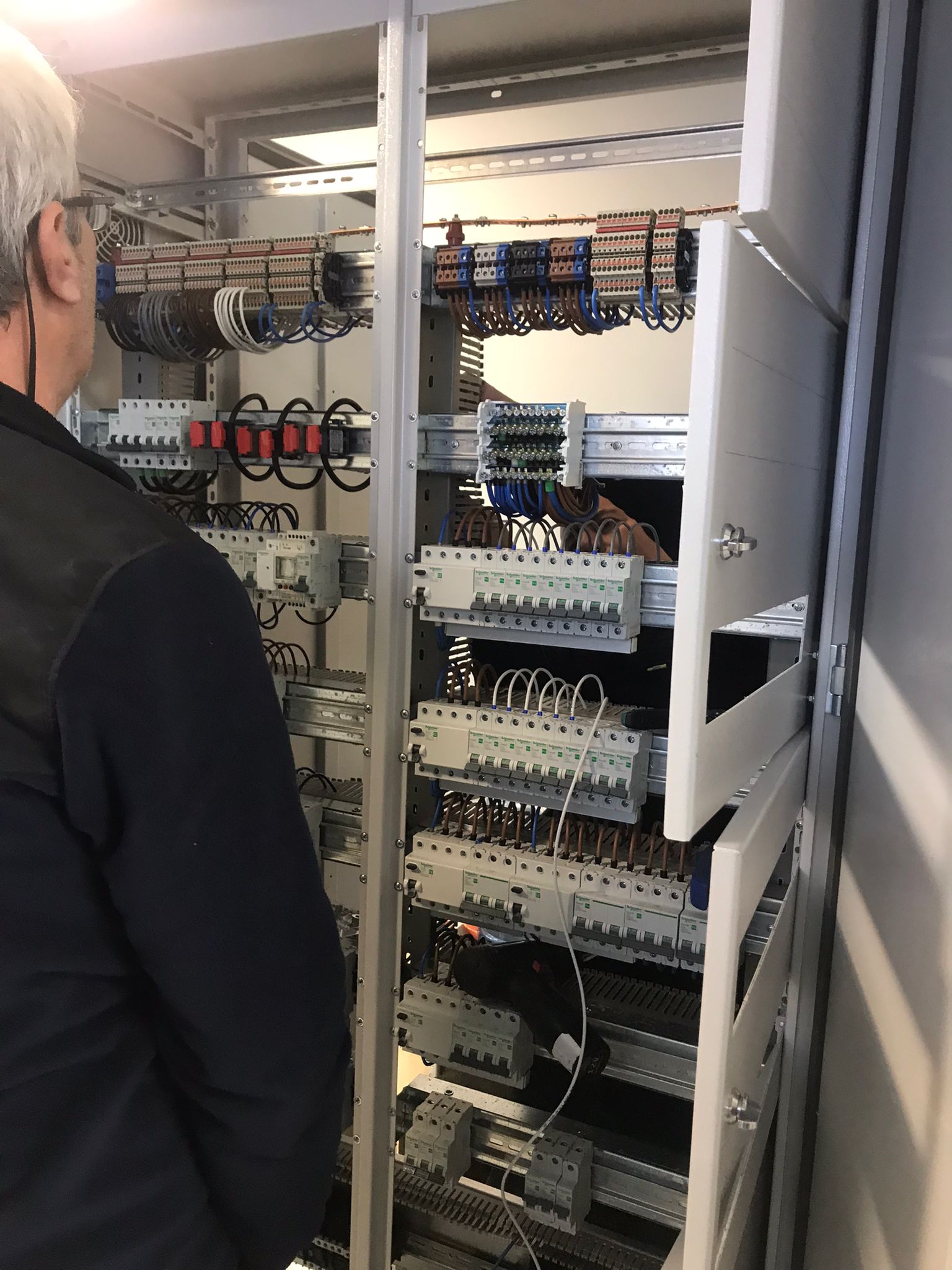

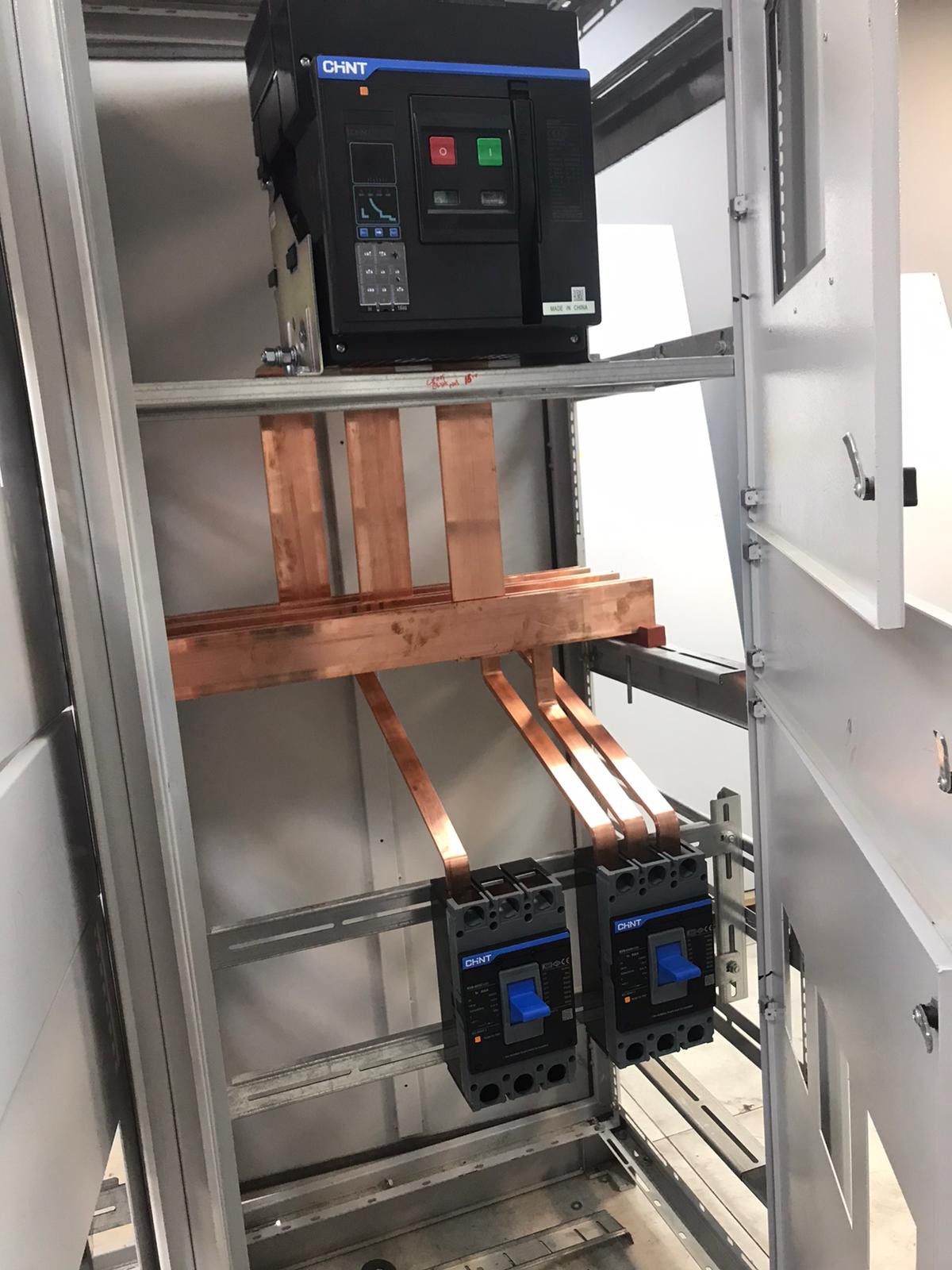

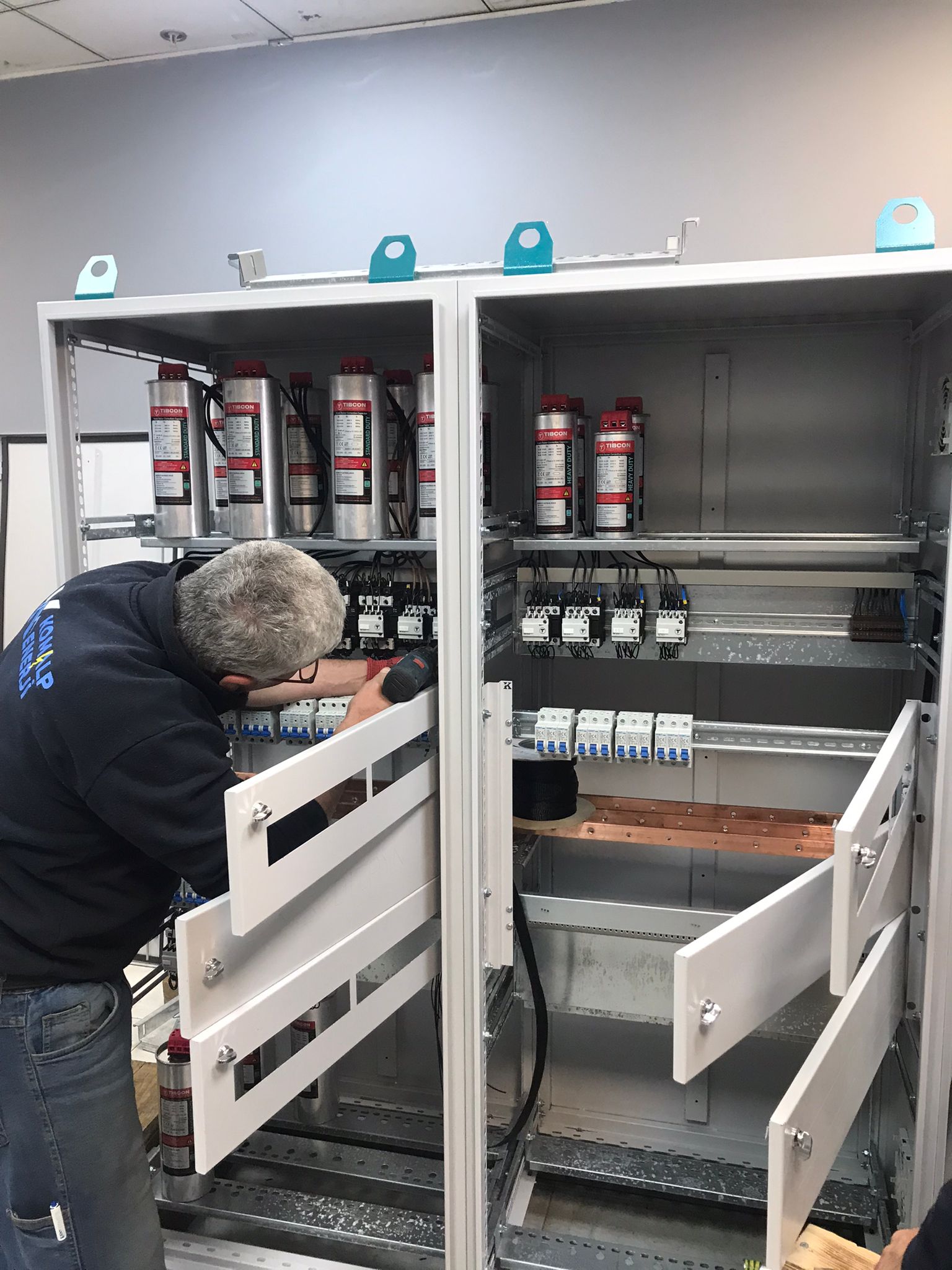

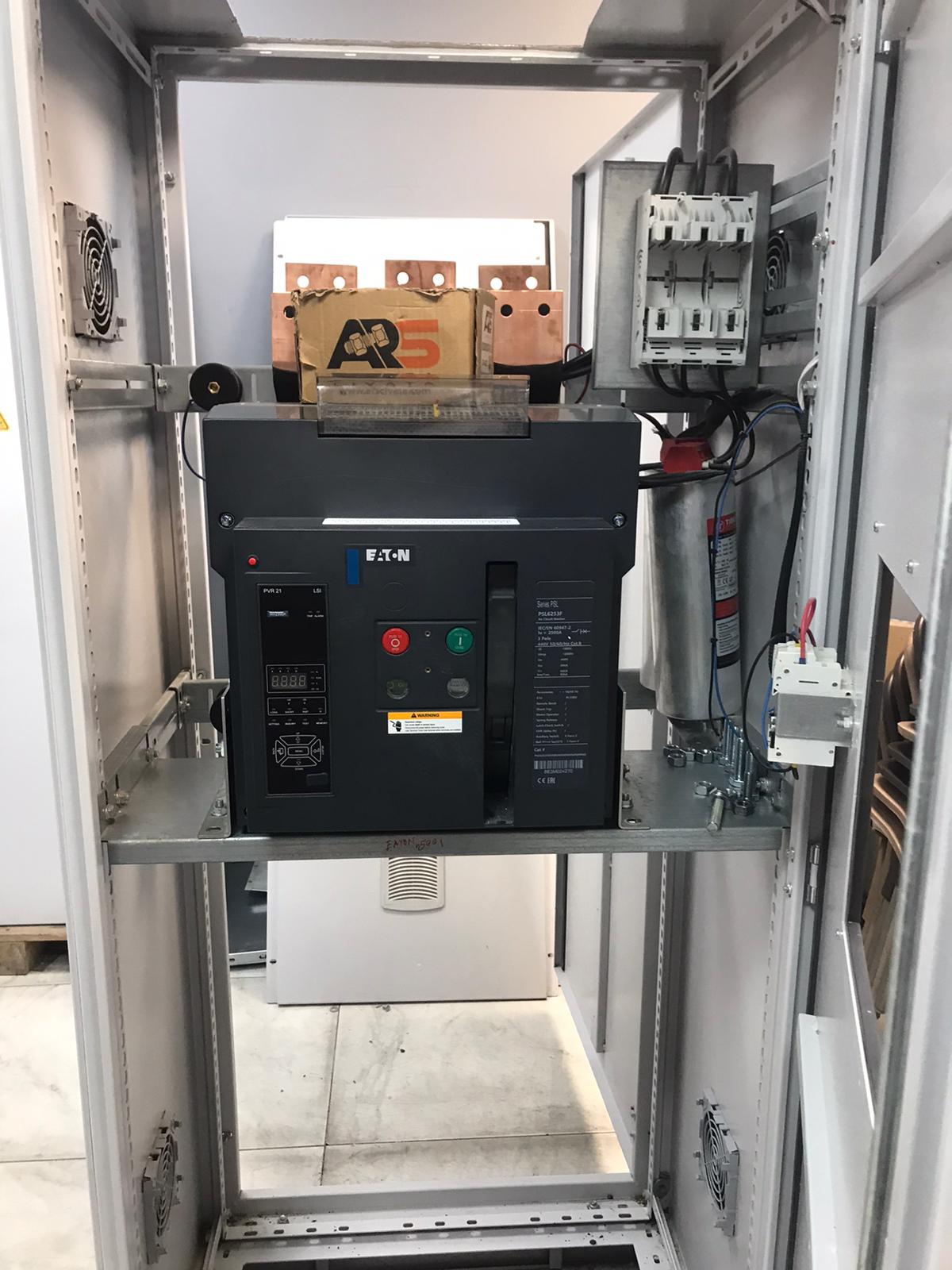

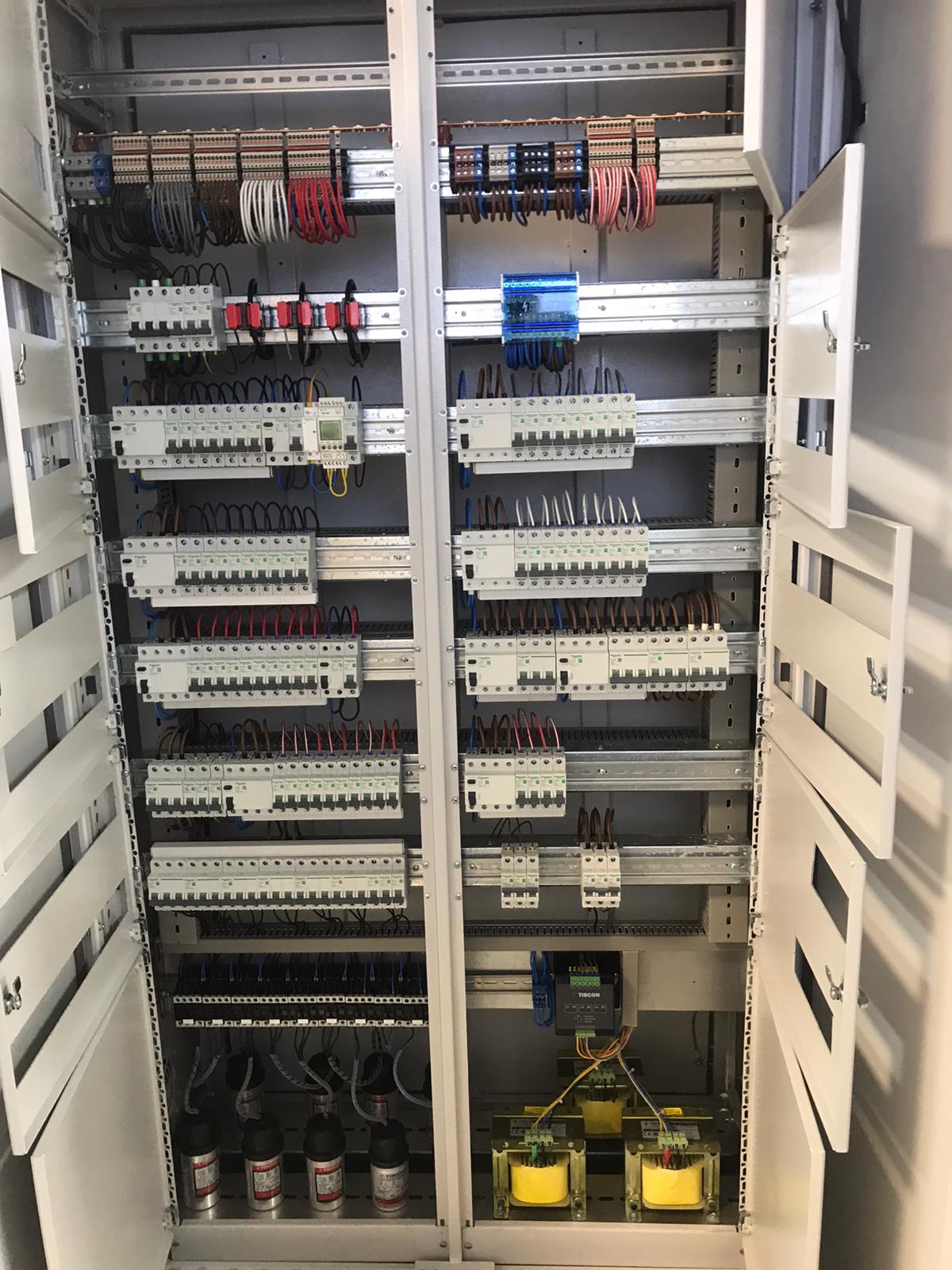

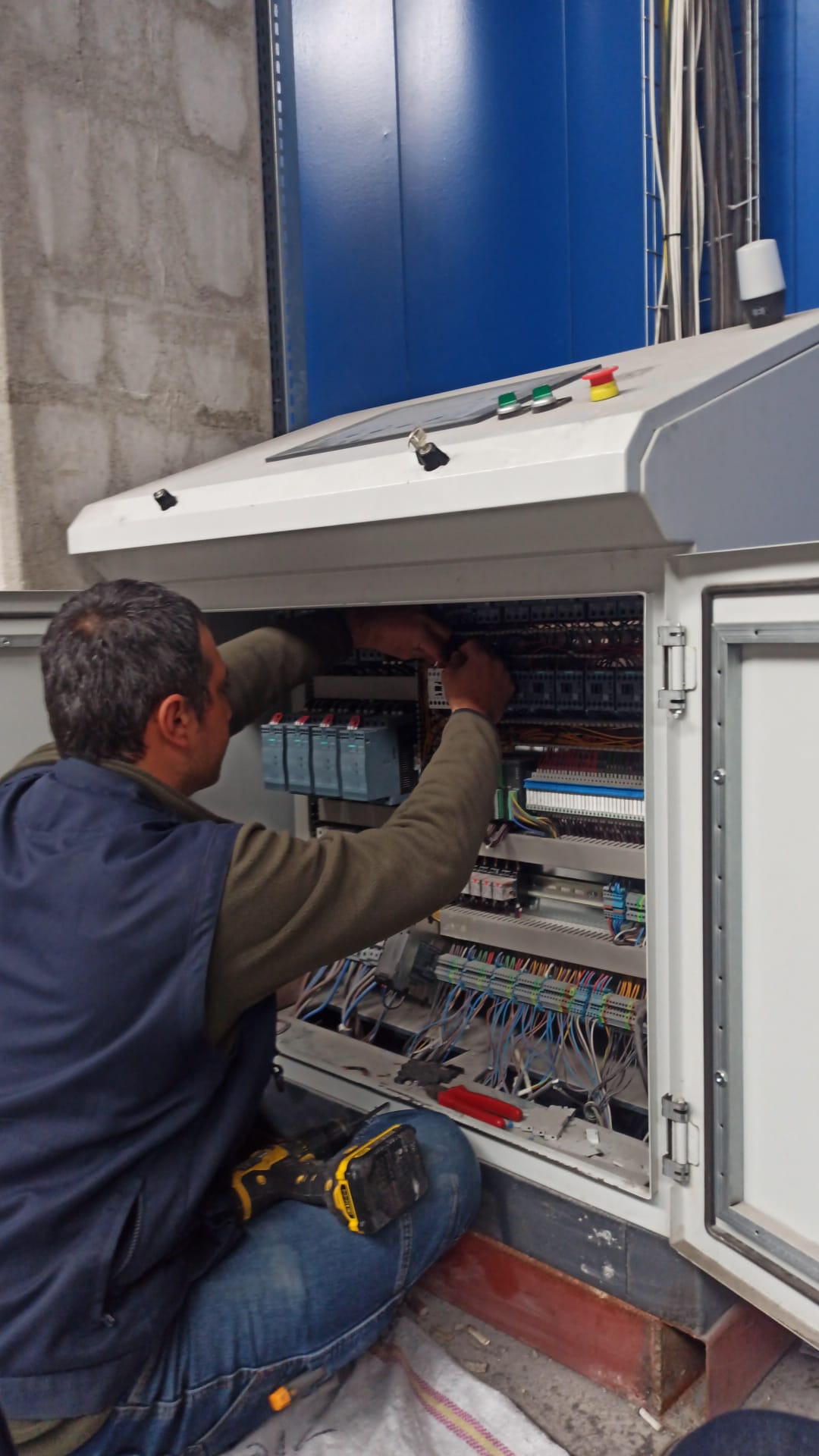

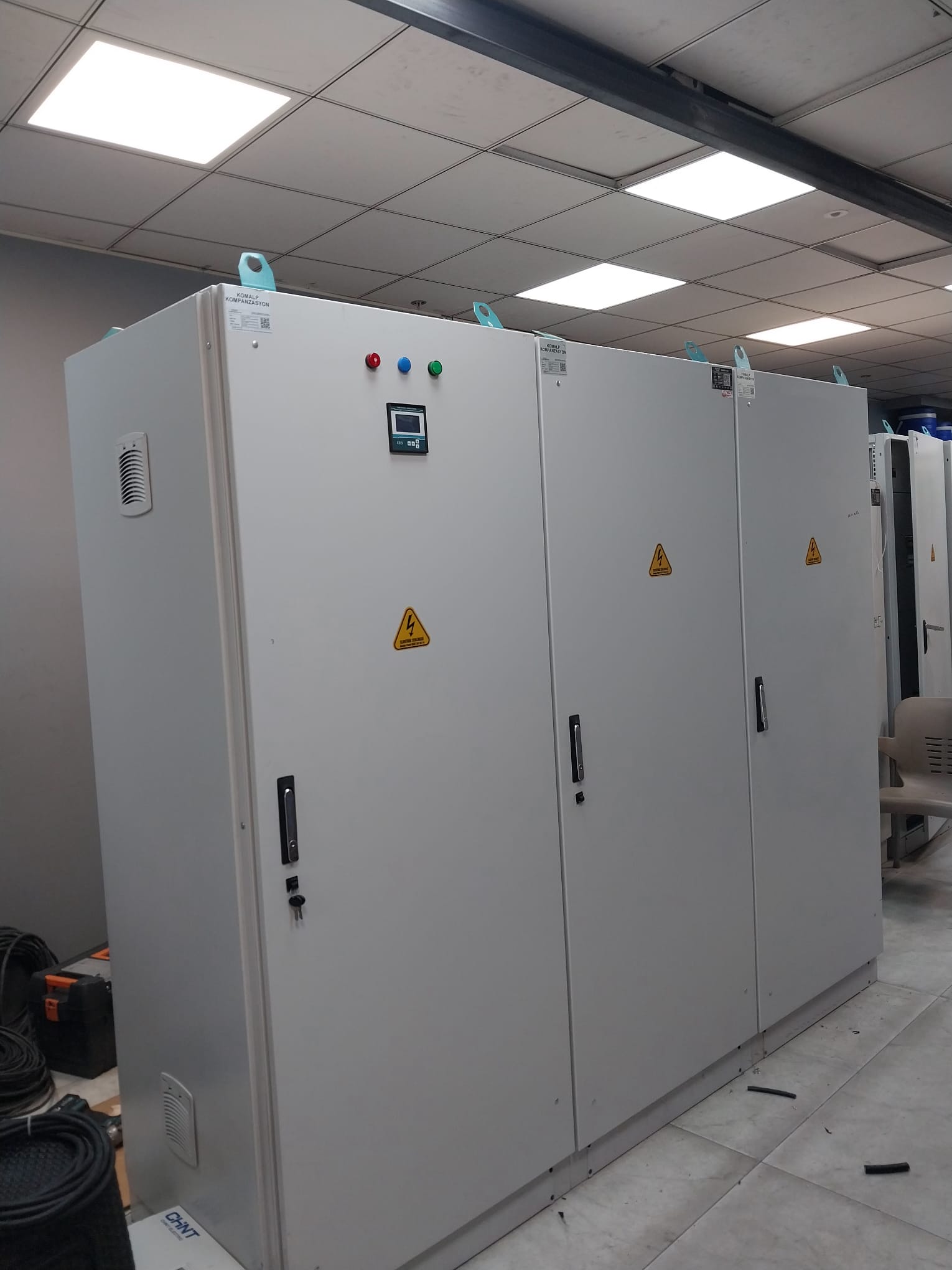

PANO ELEKTRO MONTAJ
İmalat ve saha uygulamalarımız
